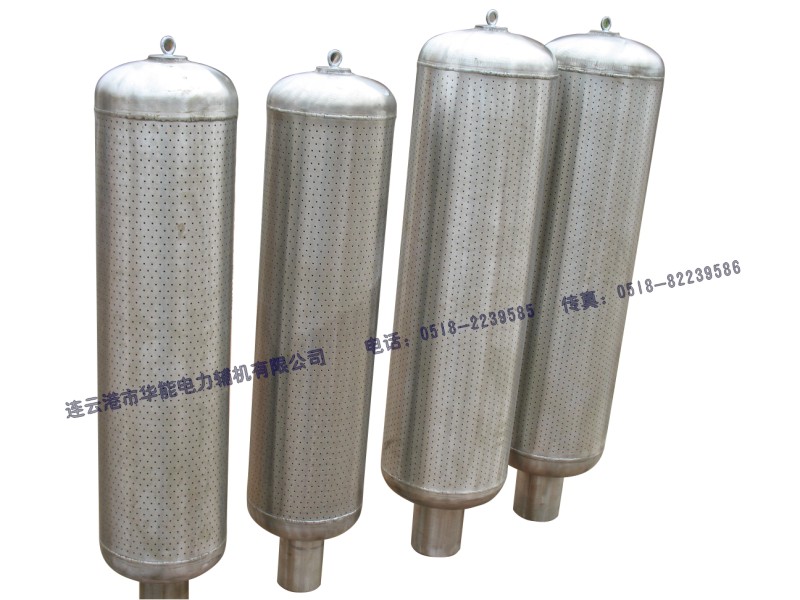

一、 小孔型消声器的概述
小孔型消声器，也称小孔喷注消声器，是一种专门用于控制高速气体排放噪声的高效消声设备。它主要针对喷注噪声（即气体从喷口高速喷射时产生的湍流噪声），广泛应用于电力、石化、冶金等行业的蒸汽、压缩空气、燃气等介质的排放消声，其特点是结构紧凑、消声量大、尤其对高频噪声效果显著。
二、 小孔型消声器结构原理
小孔型消声器的设计基于移频与降压两个核心声学原理。
1. 核心结构
其结构看似简单，但设计精巧，主要由以下几部分组成：
壳体：承受压力的外部结构，通常为圆筒形，由碳钢或不锈钢制成。
小孔喷注层：这是消声器的核心。它是一块钻有大量微小孔眼的隔板或管束。小孔的直径是关键参数，通常在1-3毫米之间。
扩容腔：小孔喷注层与外筒体之间的空间，起到气体膨胀、降压和缓冲的作用。
防护网：在某些设计中，外层会加装金属网，防止异物堵塞小孔。
2. 消声原理详解
移频效应（核心原理）：
根据喷注噪声的频谱特性，其峰值频率与喷口直径成反比。即喷口直径越小，产生噪声的峰值频率就越高。
公式表示为：f_peak ≈ k * v / d（其中v为流速，d为孔径，k为常数）。
小孔型消声器将一个大口径的喷口（如DN50）替换为成千上万个直径仅为1-2mm的小孔。这使得喷注噪声的能量从人耳敏感的中低频段，转移到了人耳不敏感且在大气中传播衰减极快的高频（超声）段。从听感上，刺耳的排气啸叫声被减弱为低沉的“嘶嘶”声。
降压与分流效应：
高压气体通过无数小孔时，受到节流作用，压力显著降低。而声强与压降的高次方（通常认为是8次方）成正比，因此降低压力能直接、极大地降低噪声总能量。
将一股大流量、高能量的喷注流分散成无数股微小的喷注流，这分散了湍流能量，减少了每股气流产生的噪声声功率。
3.结构原理流程图：
高压气体 → 进入消声器扩容腔 → 压力初步降低 → 通过众多微小孔眼喷出 → 噪声频谱移向高频 + 声能大幅衰减 → 经大气快速吸收高频声 → 达到降噪效果
三、 小孔型消声器常用选型参数
为小孔型消声器选型，必须提供以下关键工况参数，以确保消声效果和设备安全。
参数类别 | 参数说明及选型考量 |
1. 介质参数 | 介质性质：饱和蒸汽、过热蒸汽、压缩空气、天然气等。不同介质密度、比热容不同，影响噪声计算。
流量 (Q)：最大、最小及正常流量（单位：t/h 或 kg/h）。决定消声器的通流面积和小孔数量。
温度 (T)：介质温度（单位：℃）。影响材料选择（耐温性）和结构热膨胀设计。
进口压力 (P1)：消声器入口处的介质压力（单位：MPa）。是计算消声量和结构强度的核心参数。
出口压力 (P2)：消声器出口处的背压（单位：MPa）。压差（P1-P2）是驱动介质流动和产生噪声的根本原因。 |
2. 降噪目标 | 目标降噪量 (ΔL)：期望达到的噪声降低值（单位：dB(A)）。小孔消声器对喷注噪声的降噪量通常可达20-40 dB(A)。
允许排放噪声：距离排放口特定位置（如1米或管口45°方向1米处）的允许噪声值，如≤85 dB(A)。 |
3. 结构参数 | 小孔直径 (d)：核心参数，通常在φ1 - φ3mm之间。孔径越小，移频效果越好，但越易堵塞，对材质和加工要求越高。
孔隙率：开孔总面积与整个喷注面面积的比值。需与流量匹配，确保通流能力，防止超压。
壳体材质：根据介质和温度选择。常用碳钢Q235B/Q345R，腐蚀性或高温介质选用不锈钢304/316。
接口尺寸：进口和出口的法兰通径、压力等级及连接标准（如HG/T, ANSI）。 |
4. 环境与安装 | 安装空间：确定消声器的最大允许外形尺寸（直径、长度）。
安装方向：立式安装或卧式安装，影响内部排水和支撑设计。
环境条件：户外安装需考虑防雨、防风沙措施。 |
四、 小孔型消声器选型流程建议
收集参数：尽可能全面地获取上述“常用选型参数”中的所有信息。
计算与初选：
根据流量和压差，计算所需的最小通流面积。
根据目标降噪量和孔径，计算所需的小孔数量和多级结构。
结合安装空间，初步确定消声器的直径和长度。
咨询制造商：将工况参数提供给专业的消声器制造商，由其进行声学性能计算和强度校核，并提供最终的型号推荐和预期的降噪效果曲线图。
特殊考量：
防堵塞：若介质较脏，应选择稍大的孔径（如φ2mm以上），并考虑在进口前加装过滤器。
防水击：对于饱和蒸汽，需考虑疏水设计，防止冷凝水在消声器内积聚引起水击。
五、 总结
小孔型消声器以其巧妙的“移频”物理原理，实现了高效、可靠的排气降噪。成功的选型依赖于对介质工况的精确掌握与消声目标的明确设定。它是一个将声学理论成功应用于工业实践的典范，在保障安全生产和环境保护方面发挥着不可替代的作用。
